智能监听网关

产品介绍

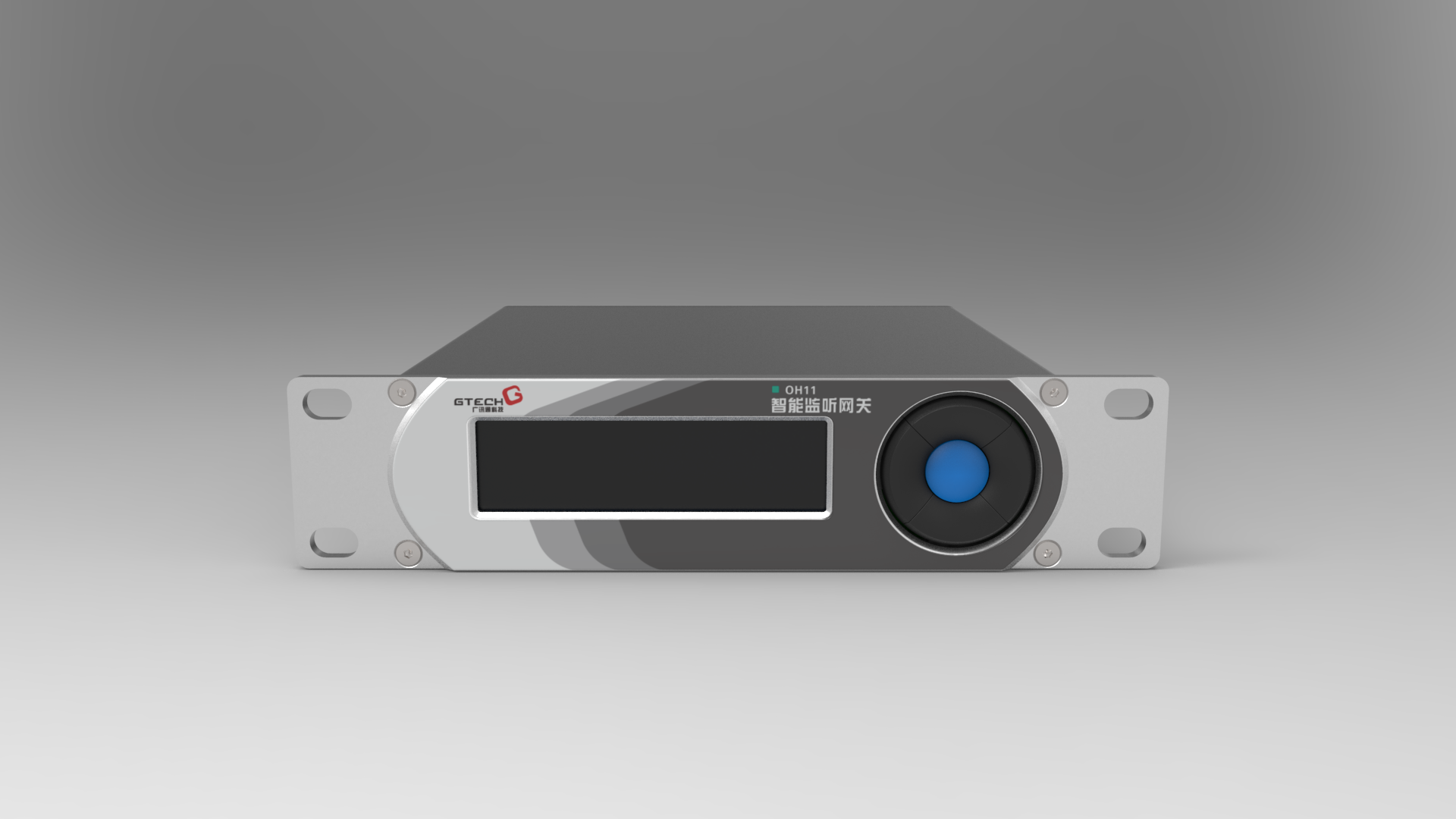

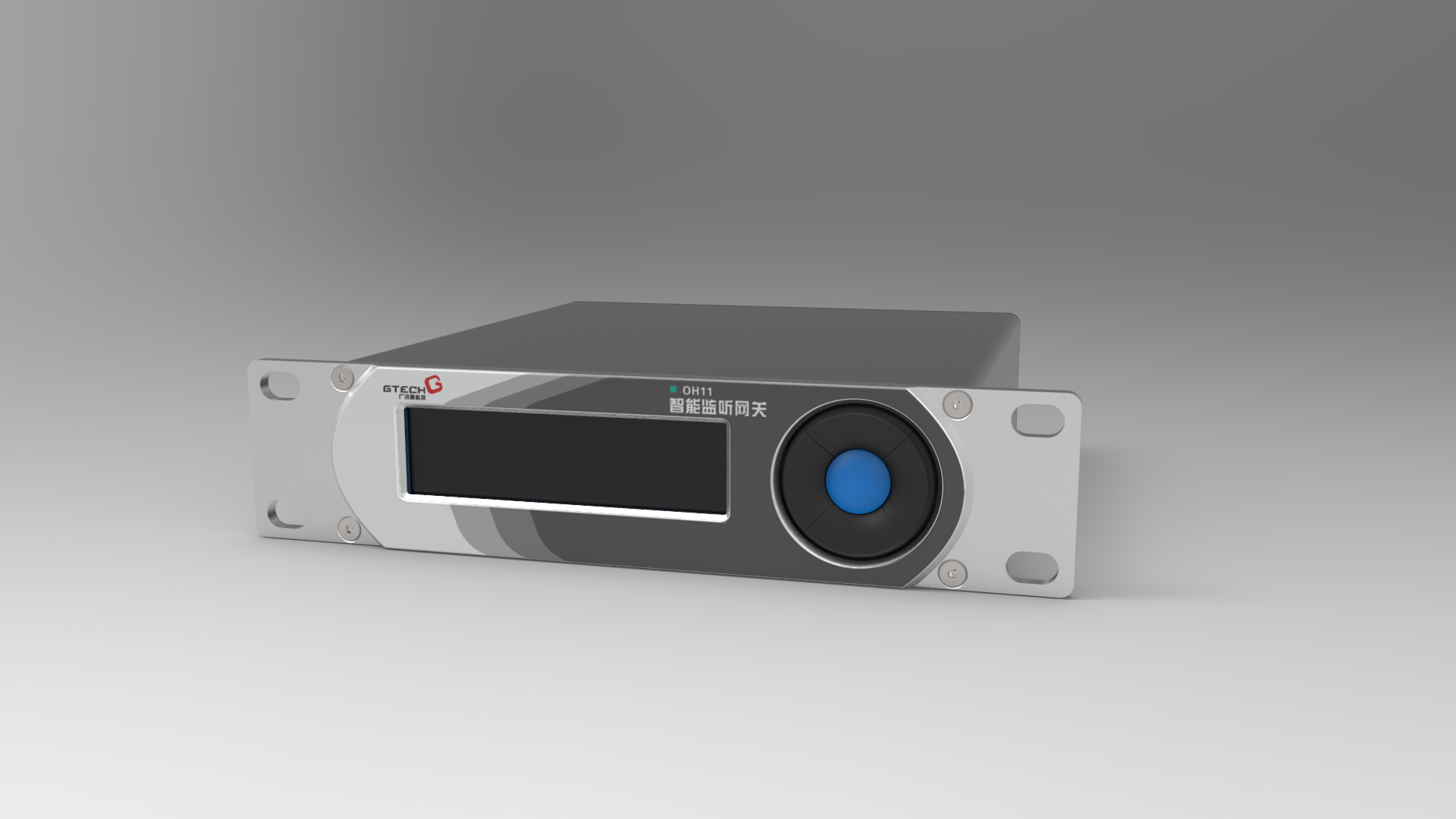

OH11智能监听网关是一款用于AM/FM信号监测和监听的网关产品。该产品采用工业级高性能ARM处理,内置3通道AM/FM解调模块,并具备3通道外部立体声音频信号输入,可以将解调后音频或外部输入音频实时压缩、本地存储和实时网络传输。设备支持频谱扫频监测、多频点轮询监听功能,同时支持RTMP、HTTP、HLS等网络流媒体协议,内置嵌入式WEB可实现对节目源音频和空收音频实时监测、监听、彩条展示等功能。另外,系统可以对节目源音频和空收音频进行实时分析和比对,及时发现停播、错播及劣播等安播问题。



产品特性


  • 3通道独立AM/FM信号解调监听
  • AM/FM频谱扫频监测
  • AM/FM最多16个频点轮询监听
  • 3通道立体声LINE IN
  • 3通道立体声音频采集压缩
  • 3通道实时网络音频流媒体传输
  • 内置音频流媒体服务器
  • 内置嵌入式WEB
  • 3通道AM/FM信号实时监测及报警
  • 3通道实时音频监测及报警
  • 1本地耳机监听



典型应用


  • 广播电台发射机房监测监听
  • 广播电台发射站点监测监听
  • 广播信号覆盖监测监听



技术指标




AM信号输入

FM信号输入

SMA

BNC



音频输入

3通道立体声,莲花输入



以太网

10/100M



人机接口

OLED(256*64)及圆盘按键

嵌入式WEB访问



AM频段

FM频段

520~1710 kHz,步进1kHz

87~108MHz,步进10kHz



扫频指标

520~1710 kHz,扫频间隔 10kHz

87~108MHz,扫频间隔100kHz



采样率

编码格式

编码声道

编码码率

44.1kHz | 48kHz

AAC

立体声 | 单声道L | 单声道R | 单声道(L+R)/2

32Kbps | 48Kbps | 64Kbps | 128Kbps



外形尺寸

151*44*155mm,可上机架



工作环境

工作温度: -20℃ to 60℃

储藏温度: -40℃ to 60℃

环境湿度: < 95%



电源条件

DC,5~20V



功耗

< 5W
